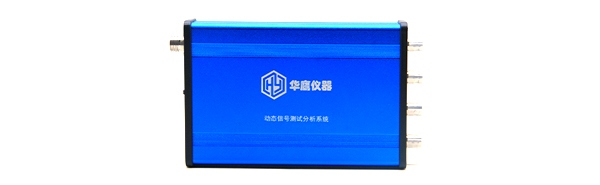

Hi-DAC-4 動態信號測試分析系統

動態信號測試分析系統4CH/臺，采樣率128kHz/CH，每個通道兼容電壓和IEPE輸入， Q-IEPE轉換器支持電荷型傳感器接入。配接應變調理器構成動態應變測試分析系統。外接直流供電，體積小巧，攜帶方便。所有通道同步并行采集，軟件實時顯示，進行現場實驗時只要帶筆記本電腦配合實驗，廣泛應用于測點少的應用場合。

采用過采樣技術，簡化了系統的設計，同時提升了系統的性能，數字抗混濾波器采用線性相位濾波器，43%Fs帶內波動優于±0.05dB，具有幅頻和相頻響應特性。每個通道具有程控增益及濾波器的功能，系統能兼容各種量程的傳感器。

系統特點

1、基于網口接口的4通道24位高性能ADC的并行數據采集系統

2、支持電壓或IEPE接入

3、可測轉速

4、采樣率256kHz

5、外接直流供電

6、適合于野外測試和教學實驗

7、體積小、重量輕

技術參數

通道數	4路模擬信號+1路轉速信號
采樣率	較高128kHz/CH，多檔可設置；24 bits；
精度	優于0.3%
動態范圍	不低于100dB
數據接口	網口
輸入信號類型	DCV、IEPE可設置
輸入信號接口	BNC
程控增益	*1、*3、*10、*30、*100、*300、*1000軟件可設置
輸入電壓范圍	±10V
IEPE供電	20V/4mA
濾波器截頻	800Hz、4kHz、20kHz、pass四擋可設置
濾波器類型	二階巴特沃斯濾波器，-12dB/oct
轉速通道	管腳定義： PIN1：信號正端 PIN2：電源正端，20Vdc PIN2：信號負端 PIN3：電源負端
采樣觸發方式	手動觸發、定時觸發、內觸發（信號觸發）
采樣長度	取決于設置或硬盤容量
供電	外接直流電源
工作溫度范圍	-20℃~70℃
外接直流電源	電壓范圍：DC9-36V 極性：內+、外-
外形尺寸	150(L)*99(W)*36(H)，不含插座
