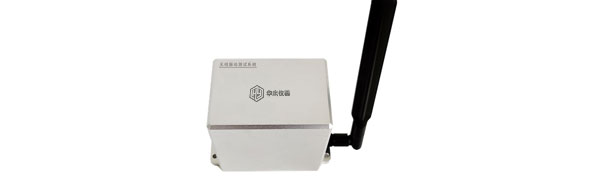

HIW-42G無線振動測試系統

HIW-42G是一款基于4G傳輸?shù)臒o線三向振動監測系統，是理想的結構*監測，預測性維護的得力助手。結構物數據可以通過4G網絡上傳至云端，用戶可以通過大數據分析評估單體及區域結構物風險等級，提高管理效率和應急水平，避免損失。
系統內置三向高性能MEMS加速度傳感器，量程±2g、±4g、±8g多檔量程程控設置；內置大容量可充電鋰電池，支持長時間待機測試。
應用范圍

● 適用于橋梁、房屋等大型結構、工程機械、港口機械等大型設備的運營狀況長期在線監測

● 斜拉橋、懸索橋、系桿拱橋和施工中的纜索等索的基頻、索力的測量

● 一般的結構的振動加速度及溫度測量

系統特點

● 支持加速度和溫度等*測量、采集、存儲等功能

● 支持2G/3G/4G通信功能

● 低功耗設計，內置大容量電池

● 支持設備自身工況狀態檢測（如：信號強度、電池電壓等），定時上報

● 體積精巧，便于攜帶和安裝

● 低功耗設計，包括休眠模式、定時上下線模式

● 配備太陽能充放電管理系統，從而達到更長時間的現場監測使用

● 傳感器通過CAT1網絡進行并網實現通訊，支持任意多個振動傳感器節點在線采集

● 內置大容量FLASH存儲芯片，可以實時將采集到的振動數據進行本地存儲實現備份

● 看門狗設計，*系統穩定

● 電源接口內置反相保護和過壓保護

系統組成

● HIW-42G無線振動測試系統主機

● 客戶端配置軟件

● 系統監測平臺

技術參數

測點數	X/Y/Z向加速度測量，外加一路溫度測量
采集頻率	32Hz/CH
量程	±2g、±4g、±8g
高分辨率	0.004mg
測量精度	±2000mg對應0.004mg，±4000mg對應0.008mg，±8000mg對應0.016mg
工作模式	實時采集、定時采集、休眠模式
通訊方式	4G
內置flash	32M
天線	外置
通訊距離	不限
電源	a)內置大容量鋰電池，3.7V/23.4AH b)外接電源適配器DC9～24V，也給電池充電
結構形式	盒式
功耗	發送功率2.97W，待機功率0.507W，休眠功率0.0084W
防護等級	IP65
重量	1089g
外形尺寸（L×W×H，mm）	115*67*90
